Periferica di compattazione rotore con due canali di ingresso e tavola rotante principale ad una figura, con funzionalità di indexaggio, pressatura, misura, controllo foro asse e cave, marcatura laser, identificazione, pulizia pezzo e raccolta dati. La movimentazione del pezzo è affidata a un robot scara.

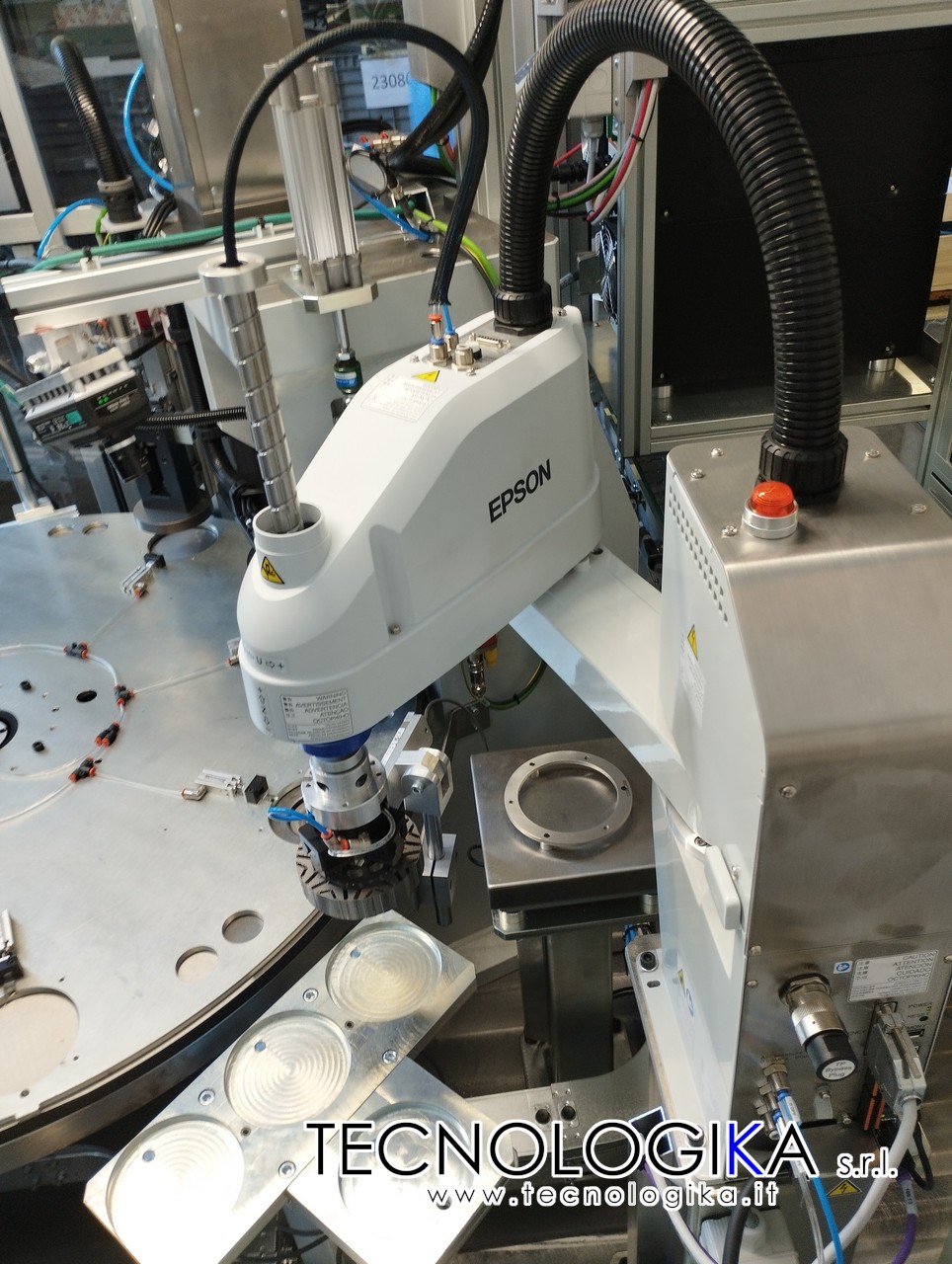

I pezzi entrano nella macchina attraverso i due canali di ingresso e vengono manipolati da un robot scara, che li posiziona sulla tavola rotante gestendone il trasferimento tra le diverse fasi del ciclo. Una funzione di indexaggio garantisce il corretto orientamento e posizionamento angolare del pezzo prima delle successive lavorazioni.

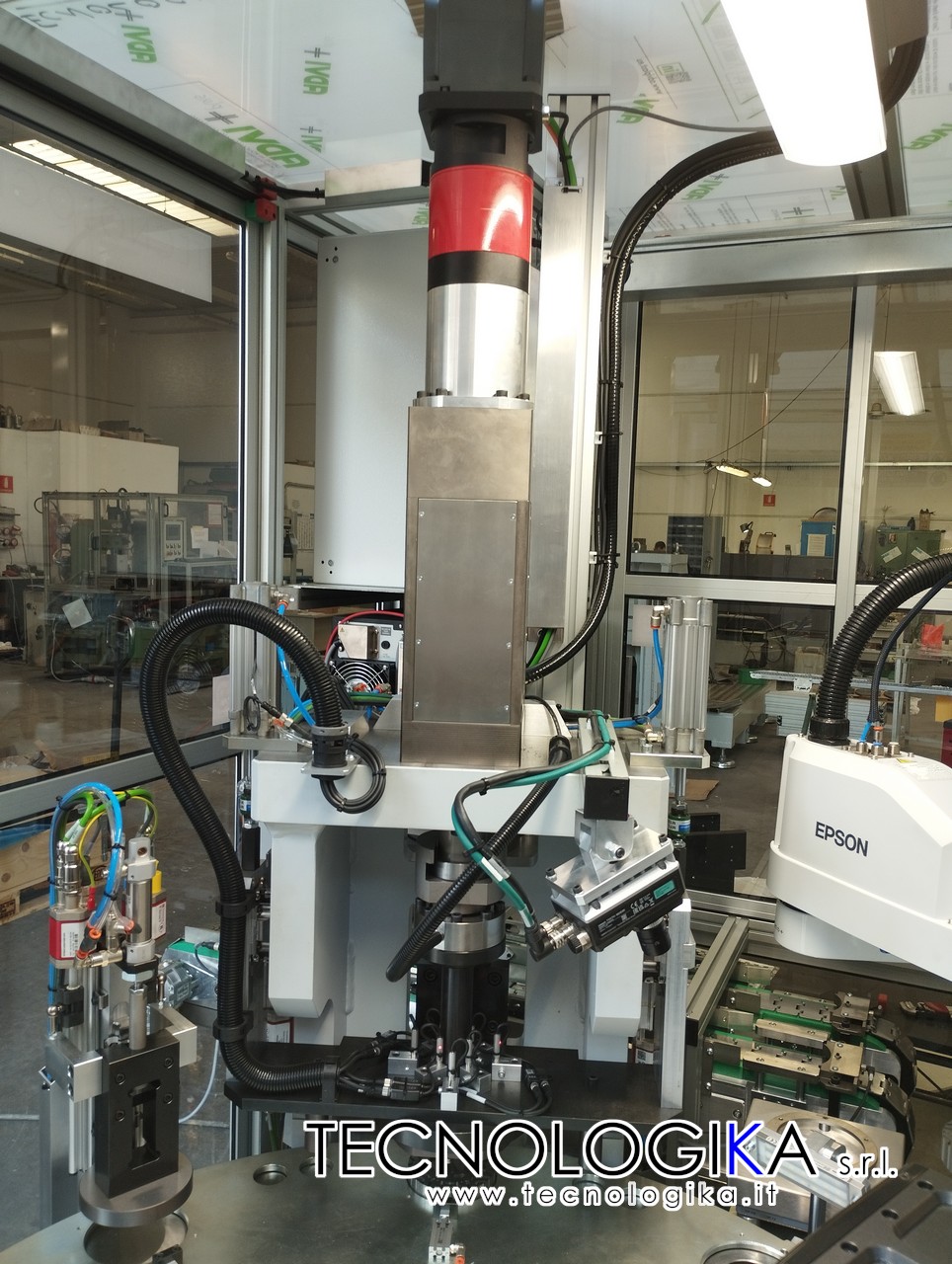

Il ciclo prosegue con la pressatura del pacco lamellare e la relativa misura dimensionale, seguite da un controllo del foro asse e delle cave, per verificare la conformità di queste geometrie critiche per il corretto assemblaggio del rotore. Una stazione con sistema di visione verifica inoltre i flap, i freni per i magneti, assicurandone la corretta conformità. Una stazione di marcatura laser provvede all'identificazione univoca del pezzo, mentre una fase finale di pulizia rimuove eventuali residui di lavorazione prima del completamento del ciclo.
Tutti i dati raccolti lungo il processo — parametri di pressatura, esiti di misura e dei controlli dimensionali, marcatura applicata — vengono registrati automaticamente, garantendo piena tracciabilità di ogni pezzo lavorato.
   |
